压铆机与旋铆机有什么区别?
来源:原创 | 作者:harmonroll | 发布时间: 2020-12-21 | 85 次浏览 | 分享到:
就是面接触,P=F/A,面积越大所需铆接力也就越大,通常声音也比较大;
如图2所示,这是摆碾旋铆机的铆杆轨迹图,铆杆沿着轨迹E绕着中心轴旋转,当铆杆与铆钉刚接触时时点,但继续向下铆接时就形成了线接触,这个就是摆碾旋铆机的铆接特点;
直观点的讲在铆接时旋铆机的铆杆与铆钉是有一定的偏角的,压铆则一般没有;其中旋铆机又分径向旋铆和摆碾旋铆,其中摆碾旋铆机是一个固定的角度,而径向旋铆机是一个角度范围。
偏角作用:这里有人可能又想问了,有偏角又能怎么样呢?

图1                   图2                图3
画了几个草图对比下吧

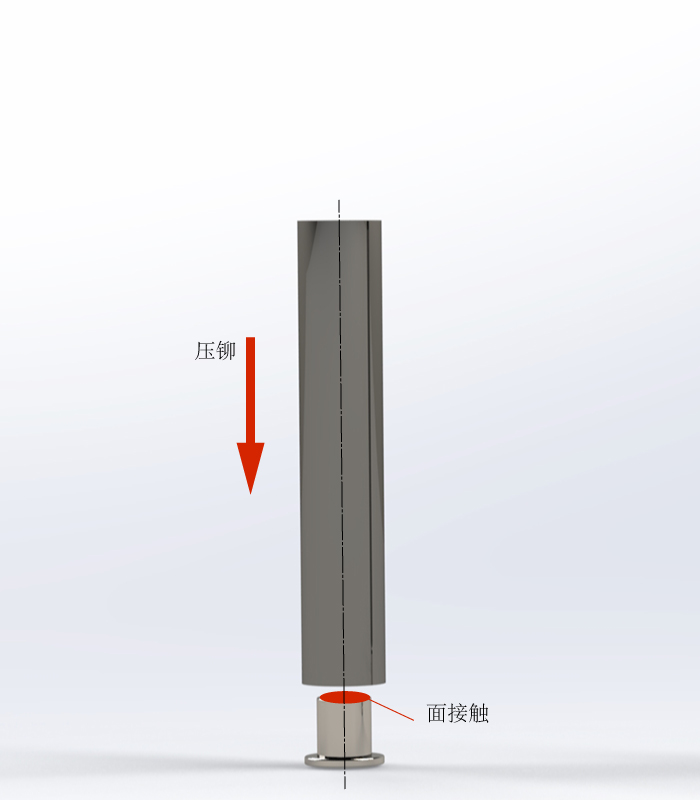

如图1所示,假设我们要铆接一个平的工件,压铆只要用一个杆子压下去就可以了,这样,与铆钉接触时,就是面接触,P=F/A,面积越大所需铆接力也就越大,通常声音也比较大;

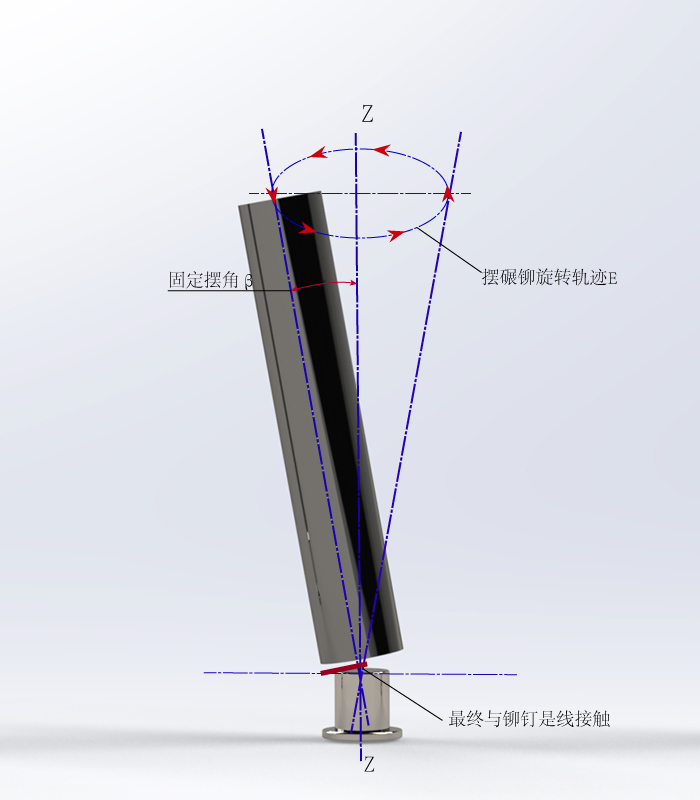

如图2所示,这是摆碾旋铆机的铆杆轨迹图,铆杆沿着轨迹E绕着中心轴旋转,当铆杆与铆钉刚接触时时点,但继续向下铆接时就形成了线接触,这个就是摆碾旋铆机的铆接特点;
如图3所示,这是径向旋铆机的铆杆轨迹图,铆杆沿着轨迹S做摆动,从图上我们可以发现,铆杆的摆角从0°~α°之间不停的变化,并且在摆动的过程当中铆杆经过中心轴Z-Z,当铆杆与铆钉接触时,就会形成由中心向外的挤压力,并且铆杆与铆钉始终保持点接触
这就是径向旋铆机的特点;


综上所述,我们可以发现径向旋铆机与压铆或摆碾旋铆机相比较有以下几个特点,
第一:铆接力变小,这是最明显的特点,用另一个思维去想的话就是铆接直径可以更大;
第二:铆接变形小,由于铆杆与铆钉存在一个偏角,铆接时可以很好的控制铆钉根部的变形,非常适合需要旋转的工件;
第三:可减少材料局部硬化,提高铆钉抗冲击能力。


以上是个人的一些认识,希望对您有所帮助。
